超声波水深探测仪如何校准以保证测量精度?

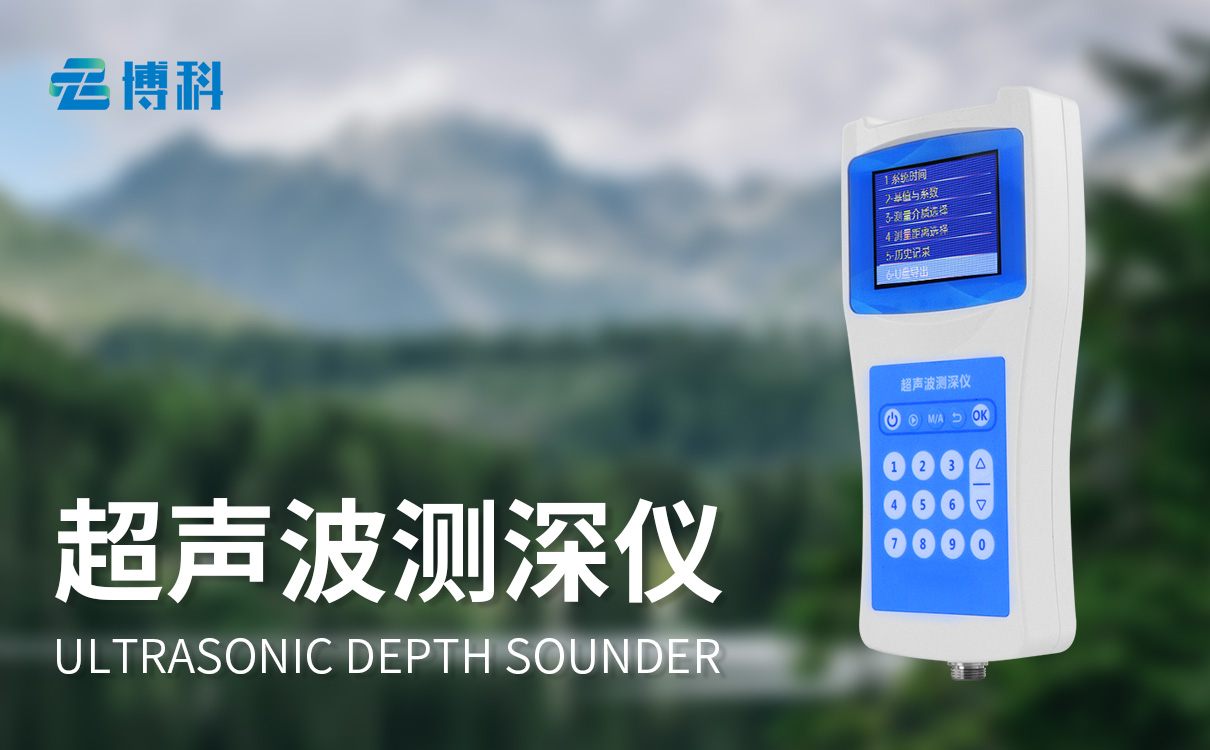

　　【BK-CS150】，博科仪器品质护航，客户至上服务贴心。

　　在水利工程、海洋探测、航道监测等众多领域，超声波水深探测仪凭借其便捷、高效的特点，成为测量水深的重要工具。然而，要确保探测仪提供准确可靠的测量数据，校准工作至关重要。校准能够修正测量误差，使探测仪在不同环境和条件下都能保持高精度。以下将详细阐述超声波水深探测仪校准的方法与要点。

　　一、校准前的准备工作

　　了解仪器性能与参数：在进行校准之前，操作人员务必全面熟悉超声波水深探测仪的性能特点和各项参数。这包括探测仪的测量范围、精度指标、超声波发射频率、信号接收灵敏度等。不同型号的探测仪在这些方面可能存在差异，只有深入了解，才能为校准工作提供准确的基础信息。例如，某些高精度的超声波水深探测仪测量精度可达毫米级，而一些常规型号可能精度在厘米级，明确这些参数有助于设定合理的校准标准。

　　选择合适的校准场地：校准场地的选择对校准结果的准确性影响很大。理想的校准场地应具备平静、稳定的水体环境，避免水流湍急、水位波动大或存在漩涡的区域。例如，可选择在大型的静水池、封闭的水库湾或避风的码头附近等。同时，场地的底部应平坦、规则，最好是经过精确测量的已知深度区域，这样能为校准提供可靠的参考深度值。此外，场地周边应尽量减少干扰源，如远离大型机械设备、强电磁辐射源等，防止对超声波信号产生干扰。

　　准备校准所需设备：校准过程需要一些辅助设备来确保准确性。设备包括高精度的深度测量参考仪器，如高精度的压力式水深计或经过校准的标g式水尺。这些参考仪器的精度应高于待校准的超声波水深探测仪，以保证校准的可靠性。此外，还需准备测量水温、声速等环境参数的仪器，因为这些参数会影响超声波在水中的传播速度，进而影响测量精度。例如，使用高精度的温度计测量水温，使用声速仪测量水中声速。

　　二、校准的具体步骤

　　测量环境参数：在校准开始时，首先测量当前水体的温度、盐度(对于海洋环境)等参数。水温对超声波在水中的传播速度影响显著，一般来说，水温每变化 1℃，声速约变化 4 - 5 米 / 秒。通过测量水温，利用声速与温度的关系公式(如经验公式或基于物理原理的公式)，计算出当前水温下超声波在水中的传播速度。对于盐度，它也会影响声速，特别是在海洋环境中，盐度的变化会导致声速改变。通过测量盐度，结合相应的声速修正公式，对声速进行更精确的计算。这些准确的声速数据将用于后续的校准计算。

　　设置仪器参数：根据测量得到的环境参数以及探测仪的操作手册，设置超声波水深探测仪的相关参数。主要包括声速参数的输入，确保探测仪使用当前实际测量得到的声速进行水深计算。此外，还需检查和设置探测仪的发射频率、增益等参数，这些参数会影响超声波信号的发射和接收效果。发射频率决定了超声波的波长和分辨率，增益则控制信号的放大程度。根据校准场地的实际情况和探测仪的性能，合理调整这些参数，以获得最佳的测量效果。

　　多点测量与数据记录：在校准场地选择多个测量点进行水深测量。测量点应均匀分布在不同位置，覆盖校准场地的不同区域，以确保校准结果具有代表性。对于每个测量点，使用超声波水深探测仪进行多次测量，一般建议每个点测量 5 - 10 次，记录每次测量得到的水深数据。同时，使用高精度的参考仪器在同一测量点同步测量水深，作为真实水深的参考值。例如，使用压力式水深计测量同一位置的水深，压力式水深计通过测量水的压力来精确计算水深，其测量精度较高。记录参考仪器测量得到的水深值，作为后续校准计算的基准。

　　计算校准系数：将超声波水深探测仪测量得到的数据与参考仪器测量的真实水深值进行对比分析。对于每个测量点，计算探测仪测量值与真实值之间的偏差。然后，通过统计分析的方法，计算出整个校准过程中探测仪测量值与真实值的平均偏差和标准偏差。根据这些偏差数据，利用校准算法计算出校准系数。校准系数可以是一个修正因子，用于对探测仪后续测量的数据进行修正，以提高测量精度。例如，如果计算得到的平均偏差为 10 厘米，即探测仪测量值比真实值大 10 厘米，那么校准系数可能是一个调整因子，使得后续测量值减去 10 厘米以接近真实值。

　　验证校准效果：在完成校准系数计算后，需要对校准效果进行验证。选择校准场地内未参与校准计算的其他位置作为验证点，使用校准后的超声波水深探测仪在这些验证点进行水深测量。同时，使用参考仪器同步测量验证点的水深。将探测仪校准后的测量值与参考仪器测量的真实值进行对比，计算测量误差。如果测量误差在允许的范围内，说明校准效果良好，探测仪可以投入正常使用;如果误差超出范围，则需要重新检查校准过程，分析可能存在的问题，如校准点分布不合理、环境参数测量不准确等，重新进行校准。

　　三、定期校准与特殊情况处理

　　定期校准：为了保证超声波水深探测仪始终保持高精度，需要定期进行校准。校准的周期应根据探测仪的使用频率、工作环境等因素确定。一般来说，对于频繁使用且工作环境复杂的探测仪，建议每季度或半年进行一次校准;对于使用频率较低、工作环境相对稳定的探测仪，可每年进行一次校准。定期校准能够及时发现探测仪在长期使用过程中可能出现的性能变化和误差积累，通过校准进行修正，确保测量数据的准确性和可靠性。

　　特殊情况处理：如果超声波水深探测仪在使用过程中遭遇特殊情况，如受到撞击、长时间在恶劣环境下工作、更换关键部件等，应及时进行校准。例如，当探测仪在运输过程中受到剧烈震动或在强腐蚀环境中工作一段时间后，其内部结构和性能可能发生变化，导致测量精度下降。此时，即使未到定期校准时间，也需要重新进行校准，以确保探测仪能够正常工作，提供准确的测量数据。

　　超声波水深探测仪的校准是保证其测量精度的关键环节。通过做好校准前的准备工作，严格按照校准步骤进行操作，并定期校准以及妥善处理特殊情况，能够使超声波水深探测仪在各种环境下都能提供准确可靠的水深测量数据，为相关领域的工作提供有力支持。
